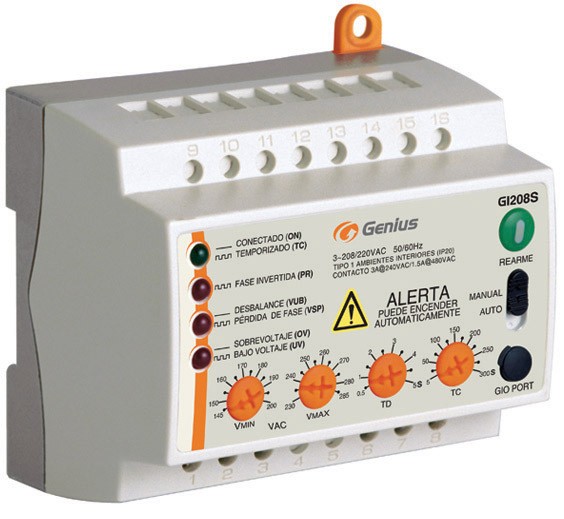

Relé Trifásico de Protección contra Fallas de Fase
GI+
EXCELINE
CARACTERÍSTICAS
- Protección Trifásica de Voltaje a base de Microcontrolador.
- Protección contra Sobre Voltaje/Bajo Voltaje, Desbalance, Pérdida de Fase, Variación de Frecuencia y Fase Invertida.
- Modelo de Medición Línea a Línea.
- Parámetros de Protección y de Temporizado totalmente ajustables.
- Pantalla LCD.
- Selección de Modo de Rearme Automático o Manual.
- Puerto de Comunicación con: Reporte de Voltaje, Reporte de Valores de Ajuste, Reporte de Modo de Encendido, Reporte de Últimas 20 Fallas, Reporte de Desbalance de Voltaje, Reporte de Frecuencia de Red. Encendido/Apagado Remoto.
- Montaje en Riel simétrico DIN, Superficial o Empotrable en Panel (se vende por separado).
ESPECIFICACIONES
- Alimentación trifásica, conexión de 3 hilos (delta), 50/60 Hz.
- Bajo Voltaje -20% a -5% Voltaje Nominal.
- Sobre Voltaje 5% a 20% Voltaje Nominal.
- Desbalance de Voltaje 2% a 10% Voltaje Nominal.
- Variación de Frecuencia: ± 2% a ± 10% Frecuencia Nominal.
- Pérdida de Fase por Voltaje IN VUB>33%, - OUT VUB<28%
- Temporizado a la Conexión 0 a 600 s.
- Temporizado a la Desconexión por falla de voltaje 1 a 30 s.
- Modo de Rearme Automático o Manual.
- Capacidad de los Contactos SPDT 3A @ 240V~ / 1,5A @ 480V~.
- Material de la Carcasa Polímeros: LEXAN, ABS, VYDYNE.
- Protocolo de Comunicación MODBUS RTU, 9600 Baudios. (conexión mediante accesorios GIO-Link suministrables por separado).
- Estándares Aplicados UL, IEC, NEMA y NOM.
